采樣示波器
發布時間:2024-02-03瀏覽次數:4632

產品描述:


RS2000系列光采樣示波器用于 眼 圖進行測量和分析 ,是研發和生產領域 的理想測試工具;

支持光 、 電接 口輸入;

采用最佳垂直分辨率 、高采樣率ADC實現連續等效采樣技術;

示波器具備 :Margin 、ER 、PP抖動 、Rms抖動 、A OP 、Rise Time 、Fall Time 、交叉點 、等光 電 眼 圖參數分析 , 圖模板用戶可 自定義編輯;



產品應用:


芯片間 ,芯片至模塊 ,背板 ,轉換器,AOC有源光纖;

光模塊研發和生產 ,特別是并行40G, 100G,200G和400G產 品;

光器件TO S A、ROSA/子系統研發和生產;

系統設備供應商來料質量檢驗和生產;

系統設備 的安裝和故障解決;




產品特點:



支持OE校準及校準因子補償波段范圍 : 850nm 、 13 10nm 、 1550nm;

支持眼圖模板用戶可自定義編輯;

支持消光 比一致性互換性精度: < ±0 .2dB;

支持平均功率一致性互換性精度: < ±0 .2dB;



產品推薦:



選擇1: 自動化測試系統;

選擇2:誤碼率測試系統;

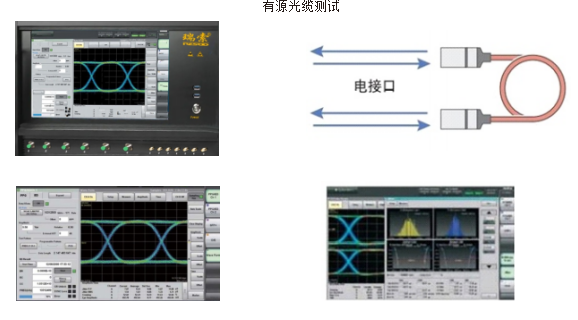

應用連接示意圖:



性能指標:



輸入設備

旋輪,觸摸面板,電源開關。

LCD 顯示器

12.1 英寸 WXGA(1280×768)。

通訊接口

USB、232、485、RJ45。

操作系統

標準版內置 Windows(Windows XP SP3)。

內存

閃存 8GB。

電源

AC90~260V(50Hz)。

體積

390 (W)×370(H)×330 (D)mm

重量

15kg



電口輸入

連接器 SMA 接口。

輸入格式 NRZ。

電眼圖 Margin 一致性精度:<5%。

5Mbit/s~16.5Gbit/s

光口輸入

輸入格式 NRZ。

波長范圍:760~1650nm

消光比互換性精度:<0.2dB。

平均光功率互換性精度:<0.2dB。

光眼圖 Margin 一致性精度:<5%。

5Mbit/s~16.5Gbit/s。

-15~+5dB(在動態范圍內測試精度范圍不受影響 ),無外接衰減器或固定衰減。

 測試圖案

PRBS2^7-1 碼、PRBS2^23-1 碼、 PRBS2^31-1 碼 、PRBS2^9-1 碼、 PRBS2^15-1 碼; 用戶自定義 128 位任意序列碼型。

用戶編程數據: 1.3 Mbit/s(可編輯的文本文件,當前的樣本文件 )

光電口數量

6 組光口&6 組電口
